Электрические стекловаренные и плавильные печи

Наша фирма разрабатывает проекты электрических плавильных печей для варки стекла различных марок, базальта, фритт, ... Изготавливаем все нестандартное оборудование для них (электроды, холодильники, загрузчики шихты и боя). Производим пуск печей, наладку и вывод на рабочие режимы. Представляем Вам некоторые варинты электрических печей:

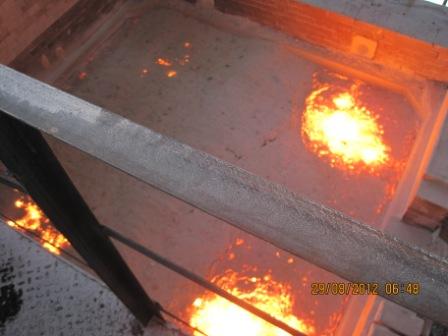

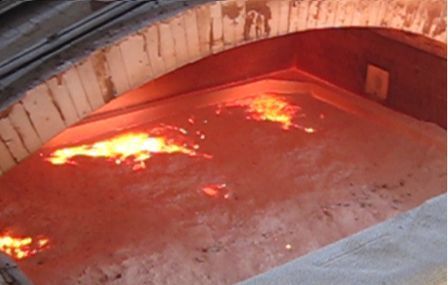

Печь электрическая производительностью 24 т/сутки для варки тарного стекла

В августе 2012 г. в г. Токмок (Кыргызская Республика) на предприятии «Чуй-Гласс» по проекту ЗАО НПЦ «Стекло-Газ» пущена в эксплуатацию электрическая печь производительностью 24 т/ сутки для стеклотары

Варочный бассейн печи квадратной формы обогревается 12-ю молибденовыми донными электродами, расположенными в углах.

Электрическая стекловаренная печь выполнена со съемным сводом. Загрузка шихты и боя осуществляется специальным загрузчиком по всей поверхности варочной части. Печь имеет два питателя стекломассы, для косвенного обогрева которых используются карбидкремниевые нагреватели.

Расчетная мощность электрообогрева 1000 кВА, фактическая мощность 850-900 кВА..

Удельный съем с 1 м2 варочной площади 2500 кг.

Пуск печи осуществлялся специалистами ЗАО НПЦ «Стекло-Газ». Как показали пуско-наладочные работы производительность печи может варьироваться от 15 до 30 т/сутки без изменения качества стекла.

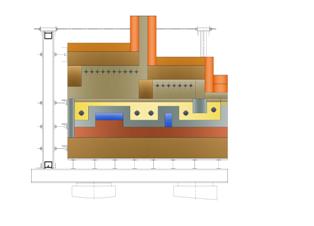

Печь электрическая для варки эмали производительностью 1,0 т/сутки

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Производительность - 1 т/сутки;

Габаритные размеры:

длина - 2,8 м

ширина - 1 м

высота - 2,1 м

Удельный съем расплава - 1000 кг/кв.м в сутки;

Энергопотребление - электроэнергия, 1ф, 380 В, 50 Гц;

Расход электроэнергии - 160 кВт;

Тип электродов - молибденовые;

Верхний обогрев - силитовые нагреватели

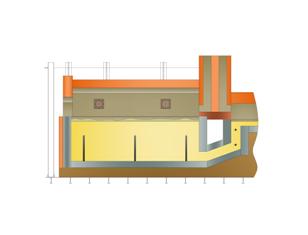

Печь для варки сортового бесцветного стекла

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Производительность печи - 1,5 т/сутки;

Удельный съем стекломассы - 2143 кг/кв.м в сутки;

Площадь варочного бассейна - 0,7 кв.м;

Глубина варочного бассейна - 1 м;

Площадь выработочного бассейна - 0,72 кв.м;

Глубина выработочного бассейна - 0,4 м;

Способ выработки - ручной;

Расход жидкого топлива на отопление выработочного бассейна - 15 кг/час;

Расход на отопление варочного бассейна на период выводки - 80 кг/час;

Электроэнергия - 1ф, 380 В, 50 Гц;

Мощность системы электроподогрева варочного бассейна - 100 кВт;

Удельный расход жидкого топлива на 1кг стекломассы - 0,24 кг/кг;

Удельный расход электроэнергии на 1кг стекломассы - 1,6 кВт/кг;

КПД печи (общий) - 16%;

КПД варочного бассейна - 43,6%

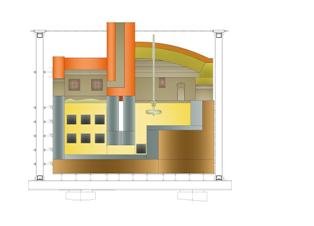

Печь электрическая для варки хрусталя производительностью 3 т/сутки

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Производительность печи - 3 т/сутки;

Габаритные размеры:

Длина - 5 м

Ширина - 3,4 м

Высота - 4,2 м

Удельный съем стекломассы - 2220 кг/кв.м в сутки;

Энергопотребление - электроэнергия, 1ф, 380 В, 50 Гц;

Расход электроэнергии - 150 кВт;

Количество оксидно-оловянных электродов - 28;

Расход газа на отпление выработочного бассейна - 14,5 куб.м/час

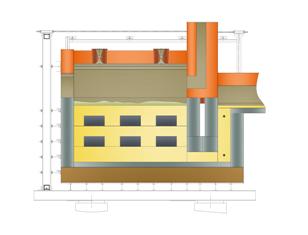

Печь электрическая для варки боросиликатного стекла

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Производительность печи - 6 т/сутки;

Габаритные размеры:

Длина - 4,25 м

Ширина - 2,7 м

Высота - 3 м

Удельный съем стекломассы - 1500 кг/кв.м в сутки;

Энергопотребление - электроэнергия, 1ф, 380 В. 50 Гц;

Расход электроэнергии - 540 кВт;

Количество молибденовых электродов

пластины - 12

стержни - 6

Максимальная температура варки - 1600 град.С;

Температура выработки - 1400 град.С;

Расход охлаждающей воды - 7 куб.м/час;

Жесткость охлаждающей воды - до 2,5 мг-экв/л

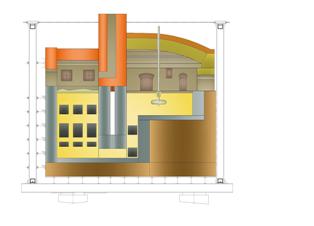

Печь электрическая для варки хрусталя производительностью 6 т/сутки

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Производительность печи - 6 т/сутки;

Габаритные размеры:

Длина - 6 м

Ширина - 4,2 м

Высота - 5,3 м

Удельный съем стекломассы - 2560 кг/кв.м в сутки;

Энергопотребление - электроэнергия, 1ф, 380 В, 50 Гц;

Расход электроэнергии - 326 кВт;

Количество оксидно-оловянных электродов - 44 шт.;

Расход газа на отопление выработочного бассейна - 54 куб.м/час

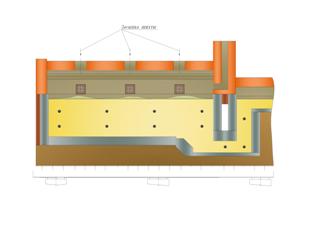

Печь электрическая для варки тарного стекла производительностью 25 т/сутки

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Производительность печи - 25 т/сутки;

Габаритные размеры:

Длина - 9,3 м

Ширина - 4 м

Высота - 4,5 м

Удельный съем стекломассы - 2500 кг/кв.м в сутки;

Энергопотребление - электроэнергия, 1ф, 380 В, 50 Гц;

Расход электроэнергии - 1200 кВт;

Тип электродов - молибденовые

Стекловаренная печь периодического действия для ручной выработки стекломассы

Печь предназначена для варки боросиликатных, свинецсодержащих, цветных и бесцветных натрий-кальций-силикатных стекол. С целью получения однородной стекломассы в конструкции печи предусмотрены электроды. Кроме того, печь оснащена регулируемым сливом расплава, что позволяет менять состав стекол без замены или промывки горшка. При варке боросиликатного расплава слив используется в качестве дренажа для удаления вязких придонных слоев, снижающих качество вырабатываемых изделий.

Конструктивно печь состоит из бассейна, выполненного из бакорового огнеупора в форме многогранника, систем отопления, автоматизации и контроля, электрообогрева, воздухоподачи на горение топлива, регулируемого слива расплава.

Производительность печи - 500 - 1500 кг/сутки;

Габаритные размеры:

Диаметр - 2120 мм;

Высота - 2800 мм

Печь электрическая для варки базальта производительностью 70 кг/час

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Производительность печи - 70 кг/час;

Габаритные размеры:

Длина - 2,75 м

Ширина - 1,3 м

Высота - 1,25 м

Удельный съем стекломассы - 2240 кг/кв.м в сутки;

Энергопотребление - электроэнергия, 1ф, 380 В, 50 Гц;

Расход элетроэнергии - 150 кВт;

Количество молибденовых электродов - 6 шт.;

Количество ланатермовых нагревателей - 30 шт.

Печь рекуперативная с дополнительным электроподогревом для плавки базальта производительностью 650 кг/час

Данная печь была спроектирована нами и пущена в Казани в 2007 году. Былb установлены четыре донных электрода в варочном бассейне для ускорения плавки базальта. Способ подвода топлива выбран верхний с использованием уникальных в своем роде плоскопламенных горелочных устройств ГПП-5. Загрузчики сырья в печь - вибрационные для точного поддержания уровня расплава в печи. Для подогрева до 300 град.С воздуха, идущего на горение используется воздухоподогреватель. Расплав из данной печи использовался для получения базальтовой изоляции в виде матов.

Габариты печи:

Длина вместе с фидером - 8 м;

Ширина - 3 м;

Высота печи - 2,5 м.

Удельный съем расплава - 1500 кг/кв.м в сутки;

Расход электроэнергии - 250 кВт.
